¿Qué es un Pistola pulverizadora
Una pistola rociadora es una herramienta portátil que atomiza pintura, revestimiento o material de acabado en una fina niebla y la dirige sobre una superficie a través de un patrón controlado de aire comprimido o presión hidráulica. En lugar de aplicar el material con una brocha o rodillo, una pistola rociadora rompe el recubrimiento líquido en pequeñas gotas y las lleva a la superficie objetivo, produciendo una película más suave y uniforme. Este mecanismo básico se utiliza en acabados de muebles, reacabado de automóviles, fabricación de metales, revestimientos marinos y pintura industrial en general.
La idea central detrás de cada pistola pulverizadora para pintar es la misma: el líquido se encuentra con una corriente de aire cerca de la boquilla, se rompe en gotas y se guía hacia la pieza de trabajo en un patrón circular o en abanico controlado. Lo que cambia entre los modelos es cómo se entrega el fluido a la boquilla, cuánta presión de aire se utiliza y cómo la pistola equilibra la calidad del acabado con la eficiencia de transferencia de material. Comprender estas diferencias ayuda a los operadores a seleccionar equipos que coincidan con el recubrimiento, el sustrato y el entorno de trabajo.
Las pistolas pulverizadoras se utilizan ampliamente porque reducen el tiempo de aplicación en superficies grandes o detalladas y producen una textura superficial más consistente que los métodos manuales. Una pistola rociadora de pintura se puede ajustar para obtener un patrón de abanico ancho para cubrir paneles abiertos rápidamente, o estrecharse para trabajos detallados alrededor de bordes, esquinas y molduras. Esta flexibilidad es una de las razones por las que las pistolas pulverizadoras siguen siendo la herramienta estándar en los talleres de recubrimiento y líneas de fabricación profesionales.
Cómo funciona una pistola pulverizadora
Cada pistola pulverizadora de pintura con aire comprimido se basa en un pequeño conjunto de componentes que funcionan juntos: un cabezal de aire, una boquilla de fluido, una aguja, un gatillo y un conducto de aire conectado a un compresor o turbina. Cuando se aprieta el gatillo, el aire comienza a fluir primero, seguido de la liberación de líquido a medida que la aguja se retrae del asiento de la boquilla. Las dos corrientes se encuentran justo fuera del casquete de aire, donde el fluido se descompone en gotas y los chorros de aire circundantes le dan forma en un patrón.
Componentes principales
- Tapa de aire: da forma al patrón de pulverización utilizando orificios de aire laterales y centrales.
- Boquilla y aguja de fluido: controle cuánto material pasa por segundo
- Gatillo: un control de dos etapas que libera aire primero y luego fluido.
- Perilla de ajuste de fluido: establece hasta qué punto se puede retraer la aguja
- Perilla de ajuste de patrón: cambia entre formas de rociado redondo y en abanico
- Entrada de aire: conecta la pistola a una manguera, compresor o unidad de turbina
La relación entre el volumen de aire y el volumen de fluido determina la calidad de la atomización. Demasiado aire en relación con el fluido produce un exceso de pulverización y una textura de película seca, mientras que muy poco aire deja el recubrimiento pesado y propenso a combarse. Esta es la razón por la que la presión de la pistola pulverizadora y la salida de fluido casi siempre se ajustan juntas y no de forma aislada, y por la que los operadores están capacitados para tratar los dos controles como un par combinado en lugar de configuraciones separadas.
Tipos comunes de Pistola pulverizadoras
Las pistolas pulverizadoras generalmente se agrupan según la forma en que el fluido llega a la boquilla. Las tres categorías más comunes utilizadas en talleres y líneas de producción son pistolas de alimentación por gravedad, alimentación por sifón y alimentación por presión, cada una de ellas adecuada para diferentes volúmenes de recubrimiento y diferentes posturas de trabajo.

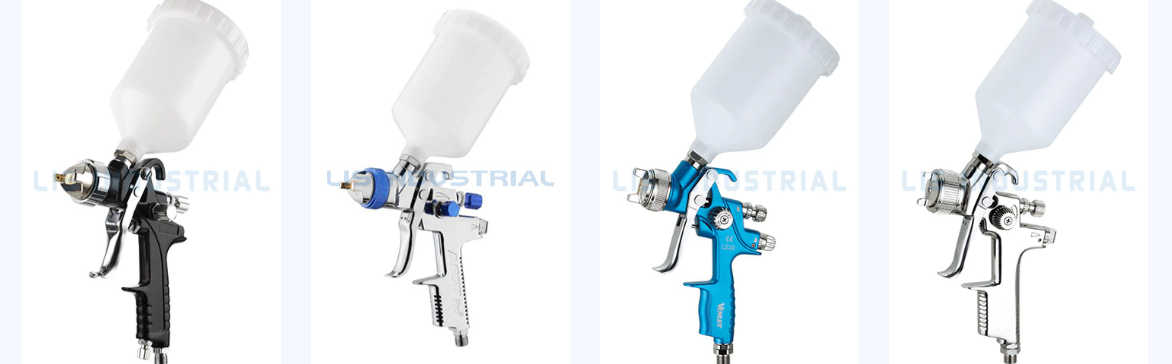

Una pistola rociadora de pintura por gravedad sostiene el material en una copa montada en la parte superior del cuerpo de la pistola, lo que permite que el líquido caiga dentro de la boquilla solo por gravedad. Este diseño utiliza menos aire para mover el fluido, lo que tiende a mejorar la eficiencia de transferencia y hace que la pistola sea más fácil de limpiar, ya que la mayor parte del recubrimiento se drena de la copa de forma natural. En cambio, las pistolas de alimentación por sifón extraen el material hacia arriba desde una copa montada debajo de la pistola utilizando el vacío creado por el aire en movimiento rápido, un diseño que era común en los equipos de pulverización convencionales más antiguos. Una pistola rociadora de alimentación a presión está conectada a un tanque o bomba presurizada separada, que empuja el material a través de una manguera hacia la pistola. Esta configuración se prefiere para pulverización de producción continua, áreas de superficie grandes o recubrimientos más gruesos que serían difíciles de levantar solo por gravedad o vacío.
| Tipo de alimentación | Posición típica de copa o suministro | Más adecuado para | Esfuerzo de limpieza |
|---|---|---|---|
| Alimentación por gravedad | Copa montada en la parte superior | Trabajo de detalle, paneles pequeños a medianos. | Bajo |
| Alimentación por sifón | Copa montada debajo | Pulverización de uso general | moderado |
| Alimentación a presión | Tanque presurizado remoto | Grandes superficies, producción continua | Más alto debido a las mangueras |
Ajustes de presión y PSI de la pistola pulverizadora
La presión psi de la pistola pulverizadora es una de las configuraciones más buscadas entre los pintores nuevos y experimentados, y por una buena razón: una presión demasiado alta o demasiado baja cambia todo el resultado de un trabajo de recubrimiento. La psi del pulverizador de pintura se refiere a la presión de aire entregada a la pistola, generalmente medida en la entrada de aire o en el cabezal de aire, según el tipo de pistola. Las pistolas pulverizadoras convencionales generalmente funcionan con una presión de entrada más alta, mientras que las pistolas HVLP y LVLP están diseñadas para atomizar el material de manera efectiva a una presión más baja, lo que reduce el exceso de pulverización y mejora la cantidad de recubrimiento que realmente llega a la superficie.
Como punto de referencia general utilizado en muchas industrias de acabado, las pistolas convencionales comúnmente operan cerca de 40 a 50 psi en la entrada, las pistolas de alimentación a presión se ajustan entre 20 y 50 psi dependiendo del tamaño de la punta y la viscosidad del material, las pistolas HVLP generalmente se ajustan más cerca de 28 a 32 psi en la entrada para alcanzar aproximadamente 10 psi en el cabezal de aire, y las pistolas LVLP funcionan aún más abajo, a menudo en el rango de 20 a 25 psi. Estas cifras varían según el fabricante y según la punta de fluido específica instalada en la pistola, por lo que la psi para el equipo pulverizador de pintura siempre debe compararse con la documentación de la pistola y ajustarse según el recubrimiento en uso.
Cuadro 1. Rango de referencia general para la presión del aire de entrada por tipo de pistola pulverizadora, mostrado en libras por pulgada cuadrada
El ajuste de la presión está estrechamente relacionado con el regulador de presión del rociador de pintura instalado en la línea del compresor o, en algunas pistolas de gravedad, con un regulador incorporado en la base del mango. Ajustar la presión de la pistola rociadora ligeramente por debajo del valor máximo recomendado y probar el material de desecho antes de trabajar en la superficie final es una práctica común entre los pintores profesionales, ya que permite ajustar con precisión la presión de la pistola de pintura sin desperdiciar recubrimiento en la pieza de trabajo real.
Cómo ajustar una pistola pulverizadora
Aprender a ajustar un rociador de pintura comienza con la comprensión de los tres controles que se encuentran en casi todas las pistolas modernas: la perilla de fluido, el cabezal de aire o perilla de patrón y el regulador de presión de entrada. El ajuste de la pistola rociadora rara vez es un solo paso, ya que cada control afecta el comportamiento de los demás una vez que el aire y el fluido se encuentran en la boquilla.
Secuencia de ajuste básica
- Configure el compresor o regulador en psi para la pistola pulverizadora que figura en la guía del equipo para la boquilla de fluido instalada.
- Abra completamente la perilla de control de fluido, luego ciérrela aproximadamente una vuelta completa para comenzar con una salida moderada.
- Pruebe el rociado sobre material de desecho usando un patrón redondo para verificar el tamaño de la gota antes de darle forma al abanico.
- Gire la perilla de patrón para ampliar o estrechar la forma del abanico según el tamaño de la superficie que se está recubriendo.
- Ajuste con precisión la perilla de fluido hasta que el patrón muestre una cobertura uniforme sin bordes pesados ni centros delgados.
- Vuelva a verificar la presión después de cualquier cambio de fluido, ya que el material más espeso a menudo necesita un pequeño aumento de presión.
Saber cómo ajustar una pistola de pintura en aerosol también significa leer el patrón de pulverización. Un patrón que es más pesado en un lado generalmente indica un orificio de aire parcialmente bloqueado en la tapa, mientras que un patrón que es demasiado estrecho para el panel que se está recubriendo a menudo significa que el control del ventilador está demasiado cerrado. Los pequeños ajustes, probados en breves ráfagas en material de desecho, tienden a producir mejores resultados que los grandes cambios realizados todos a la vez.
Elegir la boquilla y el tamaño de punta correctos
La punta de fluido, a veces llamada boquilla, controla la cantidad de material que pasa a través de la pistola por pasada y afecta directamente tanto la calidad del acabado como el consumo de aire. Las puntas más pequeñas son adecuadas para materiales finos y de secado rápido, como tintes y lacas, mientras que se necesitan puntas más grandes para revestimientos más gruesos, como imprimaciones, acabados texturizados o pinturas industriales de mucho cuerpo.
| Tabla 2. Guía general de tamaños de puntas de boquilla por tipo de material | ||
| Tamaño de la punta | Viscosidad del material | Uso común |
| 1,0 a 1,2 mm | delgado | Tintes, lacas, tintes. |
| 1,3 a 1,4 milímetros | Ligero a medio | Capas base, capas transparentes |
| 1,5 a 1,7 milímetros | Medio | Acabados generales, acabados de muebles. |
| 1,8 a 2,0 milímetros | Medio to heavy | Imprimaciones, selladores, revestimientos texturizados. |
Cuadro 2. Referencia general de consumo de aire en pies cúbicos por minuto según tamaño de punta de boquilla
Presión y eficiencia de transferencia
La eficiencia de transferencia describe qué cantidad del material rociado realmente aterriza en la superficie en lugar de dispersarse como exceso de rociado. Esta cifra cambia con la presión de la pistola de pintura y comprender el patrón ayuda a los operadores a reducir el desperdicio de material sin sacrificar la calidad del acabado. Si se fija demasiado alta, la presión atomiza bien el material pero empuja una mayor proporción de gotas más allá del objetivo. Si se ajusta a un nivel demasiado bajo, la atomización se vuelve deficiente y el acabado de la superficie sufre aunque se pierda menos material en el aire.
Cuadro 3. Tendencia aproximada de la eficiencia de transferencia en todos los ajustes de presión de pulverización, mostrada como un patrón de referencia general
El gráfico anterior ilustra un patrón comúnmente descrito en las referencias comerciales de acabado: las pistolas estilo HVLP tienden a alcanzar una eficiencia de transferencia máxima en la parte baja a media de su rango de presión, luego disminuye a medida que la presión aumenta aún más, mientras que las pistolas convencionales mantienen una curva de eficiencia comparativamente plana y más baja en el mismo rango de presión. Esta es una de las razones por las que muchos talleres que cambiaron de equipos convencionales a equipos HVLP notaron que se depositaba menos material en pisos, paredes y filtros de ventilación, ya que una mayor parte del revestimiento permaneció en la superficie prevista.
Comparación de pistolas de sifón convencionales y HVLP por gravedad
La elección entre estilos de armas a menudo se reduce a cómo se desempeña cada una en función de un puñado de factores prácticos en lugar de un solo número. El siguiente cuadro de radar alinea una pistola HVLP de alimentación por gravedad con una pistola de alimentación por sifón convencional en cinco factores que los pintores suelen sopesar antes de comprar o alquilar equipos.
Cuadro 4. Comparación general de las pistolas HVLP con alimentación por gravedad frente a las pistolas con alimentación por sifón convencionales en cinco factores prácticos
Como muestra el gráfico, una pistola HVLP con alimentación por gravedad generalmente obtiene una puntuación más alta en calidad de acabado, control de exceso de pulverización, eficiencia de transferencia y facilidad de limpieza, lo que explica su popularidad en trabajos de reacabado de muebles y automóviles. Una pistola de sifón convencional tiende a obtener una puntuación más alta en versatilidad, ya que puede manejar una gama más amplia de viscosidades y volúmenes de materiales sin cambiar el equipo, lo que la mantiene en uso para ciertas tareas de pintura industrial y de mantenimiento.
Dónde se utilizan las pistolas pulverizadoras
Las pistolas pulverizadoras para pintar aparecen en una amplia gama de industrias, cada una con sus propios requisitos de recubrimiento y condiciones de trabajo. Las tiendas de muebles y ebanisterías dependen de pistolas de alimentación por gravedad para lacas y tintes donde la suavidad de la superficie es más importante. Los talleres de pintura de automóviles dependen de las pistolas HVLP y LVLP para capas base y capas transparentes donde el control del exceso de pulverización afecta tanto la calidad del acabado como la limpieza del taller. La fabricación de metales y la pintura de estructuras de acero a menudo utilizan sistemas de alimentación a presión combinados con puntas más grandes para mover recubrimientos protectores más pesados de manera eficiente a través de grandes superficies. El trabajo de revestimiento marino frecuentemente combina equipos de alimentación a presión con puntas especializadas adecuadas para revestimientos de casco protectores gruesos aplicados al aire libre.
El mantenimiento general y la pintura de instalaciones, incluidas cercas, maquinaria y carcasas de equipos, a menudo utilizan pistolas convencionales o de alimentación a presión debido a su tolerancia para una gama más amplia de tipos de materiales sin cambios frecuentes de punta. En todas estas configuraciones, la elección de la pistola de pintura generalmente refleja un equilibrio entre el área de la superficie que se cubre, la viscosidad del recubrimiento y cuánto tiempo se puede dedicar a la instalación y limpieza entre trabajos.
Mantenimiento y cuidado de la pistola pulverizadora
La limpieza regular es el hábito más importante para mantener el rendimiento constante de cualquier pistola rociadora. El material que queda dentro del conducto de fluido o de los orificios del cabezal de aire se endurece con el tiempo y cambia el patrón de pulverización, a menudo mucho antes de que la pistola muestre cualquier otro signo de desgaste. Desmontar el cabezal de aire y la aguja después de cada uso, enjuagar los conductos de líquido con un solvente de limpieza adecuado y limpiar el exterior ayuda a mantener la pistola rociadora de pintura lista para el siguiente trabajo.
Hábitos básicos de mantenimiento
- Lave el conducto de fluido inmediatamente después de finalizar una sesión de recubrimiento.
- Remoje el cabezal de aire por separado para limpiar los pequeños orificios de aire sin rayarlos.
- Compruebe si la aguja y el sello están desgastados si el gatillo se siente flojo o inconsistente
- Guarde la pistola con el recipiente para líquido vacío y el gatillo desbloqueado.
- Inspeccione las juntas y los anillos tóricos periódicamente, ya que el material seco puede provocar pequeñas fugas.
El mantenimiento constante también protege la precisión de los ajustes de presión. Una boquilla parcialmente bloqueada puede hacer que una pistola se comporte como si la psi del equipo pulverizador de pintura estuviera configurada incorrectamente, cuando el problema real es el flujo restringido. Mantener la pistola limpia elimina esta variable y hace que los ajustes futuros sean más predecibles.
Adquisición de pistolas pulverizadoras de una empresa fabricante
Las empresas que necesitan abastecerse de equipos de pistolas pulverizadoras en volumen, ya sea para distribución minorista, programas de marcas privadas o líneas de producción internas, normalmente buscan un socio de fabricación con capacidad interna de investigación, herramientas y ensamblaje en lugar de un proveedor comercial general. Trabajar directamente con una empresa fabricante de pistolas pulverizadoras permite a los compradores analizar en detalle las configuraciones de las boquillas, los materiales de las copas, los mecanismos de disparo y el embalaje, y ajustar las especificaciones para los diferentes mercados regionales.
Ningbo Lis Industrial Co., Ltd. se ha dedicado a la investigación, desarrollo, fabricación y comercialización de series de pistolas pulverizadoras para pintura con aire, mini compresores de aire y herramientas neumáticas relacionadas desde su fundación en 1984. La empresa tiene su sede en Ningbo, una ciudad portuaria con una larga historia industrial y una cadena de suministro bien desarrollada para componentes metálicos y plásticos utilizados en equipos de pulverización. Con una superficie de más de 400.000 pies cuadrados, la fábrica de pistolas pulverizadoras opera con un equipo de más de 400 miembros del personal y respalda una producción anual que refleja una de las escalas de producción más grandes dentro de la industria de pistolas pulverizadoras de pintura en China.
El proceso de producción en esta fábrica de pistolas pulverizadoras cubre la inspección de la materia prima, controles de calidad del proceso durante el ensamblaje, pruebas funcionales individuales de las unidades terminadas y una etapa de inspección final antes del embalaje. Este enfoque en capas tiene como objetivo detectar inconsistencias tempranamente, desde las tolerancias de las boquillas de fluido hasta la acción de activación, antes de que los productos pasen a la distribución. Para las empresas que planean adquirir productos de pistolas pulverizadoras para relaciones de suministro a largo plazo, este tipo de producción organizada verticalmente, que abarca el diseño, las herramientas, el ensamblaje y las pruebas bajo un mismo techo, generalmente respalda tiempos de entrega más estables y una comunicación más fácil sobre los requisitos personalizados en comparación con trabajar a través de múltiples intermediarios.
Los compradores que evalúan una empresa de fabricación de pistolas pulverizadoras a menudo preguntan sobre las opciones de boquillas y tapas, los rangos de capacidad de las tazas, la compatibilidad con las configuraciones de compresores existentes y los formatos de empaque adecuados para su canal de ventas. Ser capaz de analizar estos detalles directamente con un equipo de ingeniería y producción, en lugar de pasar por varias capas de reventa, tiende a acortar el proceso de ida y vuelta necesario para finalizar la especificación de un producto.
Preguntas frecuentes
¿Por qué mi pistola pulverizadora escupe?
El escupir generalmente indica un cabezal de aire flojo, un sello seco o dañado alrededor de la boquilla de fluido o aire atrapado en el conducto de fluido. A menudo, el problema se resuelve ajustando el cabezal de aire, verificando el sello de la boquilla y asegurándose de que la ventilación de la tapa de la taza esté despejada.
¿Por qué tiene fugas mi pistola pulverizadora?
Las fugas alrededor del área del gatillo o de la copa de fluido comúnmente son causadas por una empaquetadura de aguja desgastada, una junta de copa rota o una perilla de ajuste de fluido floja. Reemplazar el sello afectado y verificar que todos los accesorios estén asentados correctamente generalmente detiene la fuga.
¿Por qué mi pistola pulverizadora no pulveriza uniformemente?
La salida desigual a menudo está relacionada con un orificio de aire parcialmente bloqueado en la tapa o una boquilla de fluido que no coincide con la viscosidad del material que se está pulverizando. Limpiar minuciosamente la tapa y confirmar el tamaño de la punta con la hoja de datos del recubrimiento puede restaurar una cobertura uniforme.
¿Por qué mi patrón de pulverización es desigual?
Un patrón que es más pesado en un lado generalmente significa que uno o más orificios de aire laterales de la tapa están obstruidos. Remojar y limpiar cada orificio individualmente, en lugar de solo el orificio central, generalmente corrige la forma del patrón.
¿Por qué la pistola pulverizadora produce piel de naranja?
La textura de la piel de naranja a menudo está relacionada con una presión demasiado baja para una atomización adecuada, una pistola sostenida demasiado lejos de la superficie o un material que no se ha diluido hasta alcanzar la viscosidad recomendada. Ajustar la presión y la distancia de la pistola pulverizadora al mismo tiempo tiende a suavizar el acabado.
¿Por qué está obstruida mi pistola pulverizadora?
La obstrucción generalmente proviene del secado del material dentro del conducto de fluido o del cabezal de aire después de una sesión sin limpieza. Enjuagar la pistola inmediatamente después de su uso y evitar largos períodos de inactividad con el material aún cargado ayuda a evitar que se vuelva a obstruir.
¿Por qué mi pistola pulverizadora desperdicia pintura?
El exceso de pérdida de material a menudo está relacionado con una presión establecida más alta que la necesaria para la punta de fluido en uso, o con un patrón de abanico más ancho que la superficie que se está recubriendo. Reducir ligeramente la presión de la pistola de pintura y hacer coincidir el ancho del patrón con el tamaño del panel puede reducir notablemente el desperdicio.
¿Por qué mi pistola rociadora burbujea?
Las burbujas en la copa generalmente indican una fuga de aire en algún lugar del recorrido del fluido, a menudo alrededor del asiento de la boquilla o un cabezal de aire suelto. Verificar que la boquilla esté completamente asentada y que el cabezal de aire esté apretado correctamente es el primer paso para rastrear la fuga.
